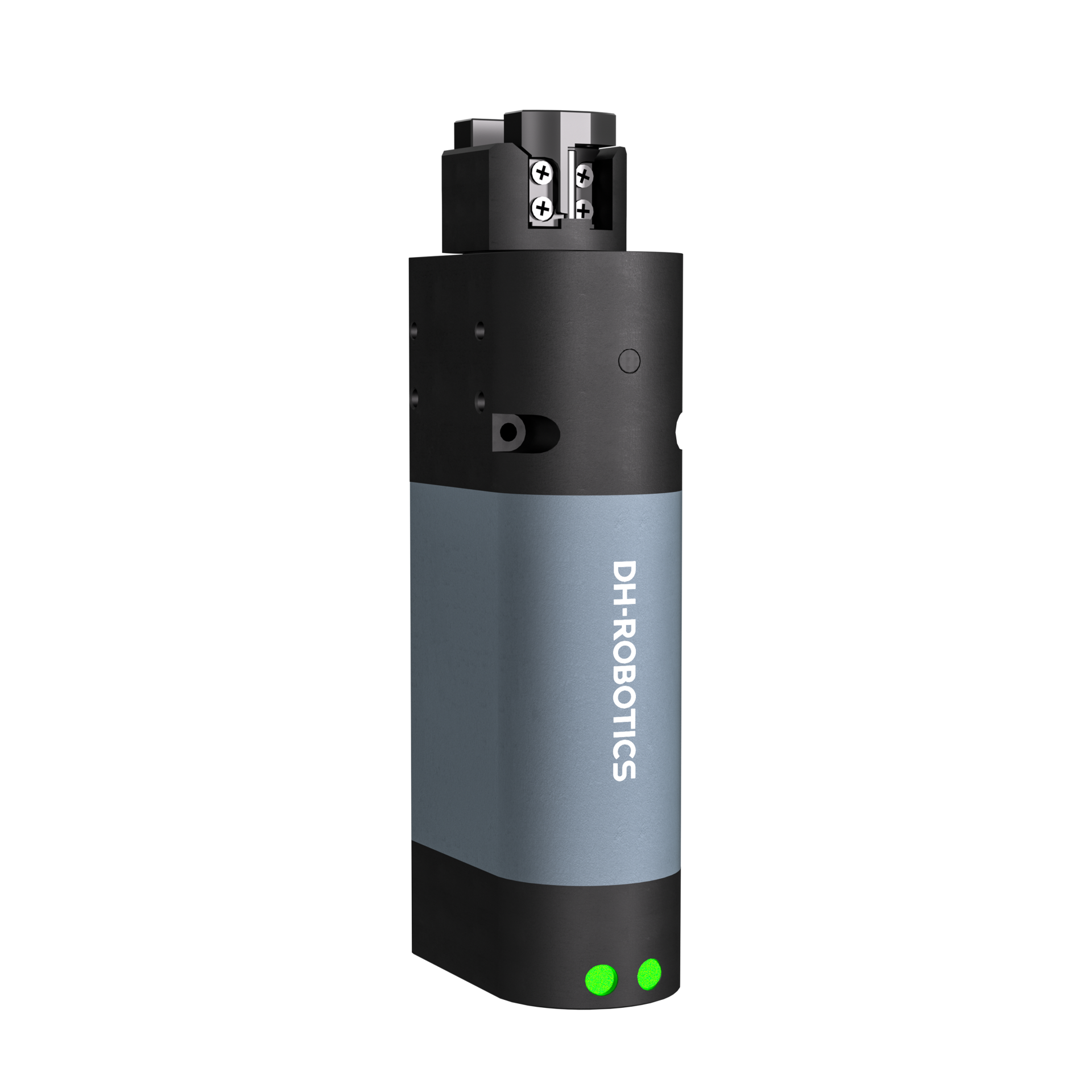

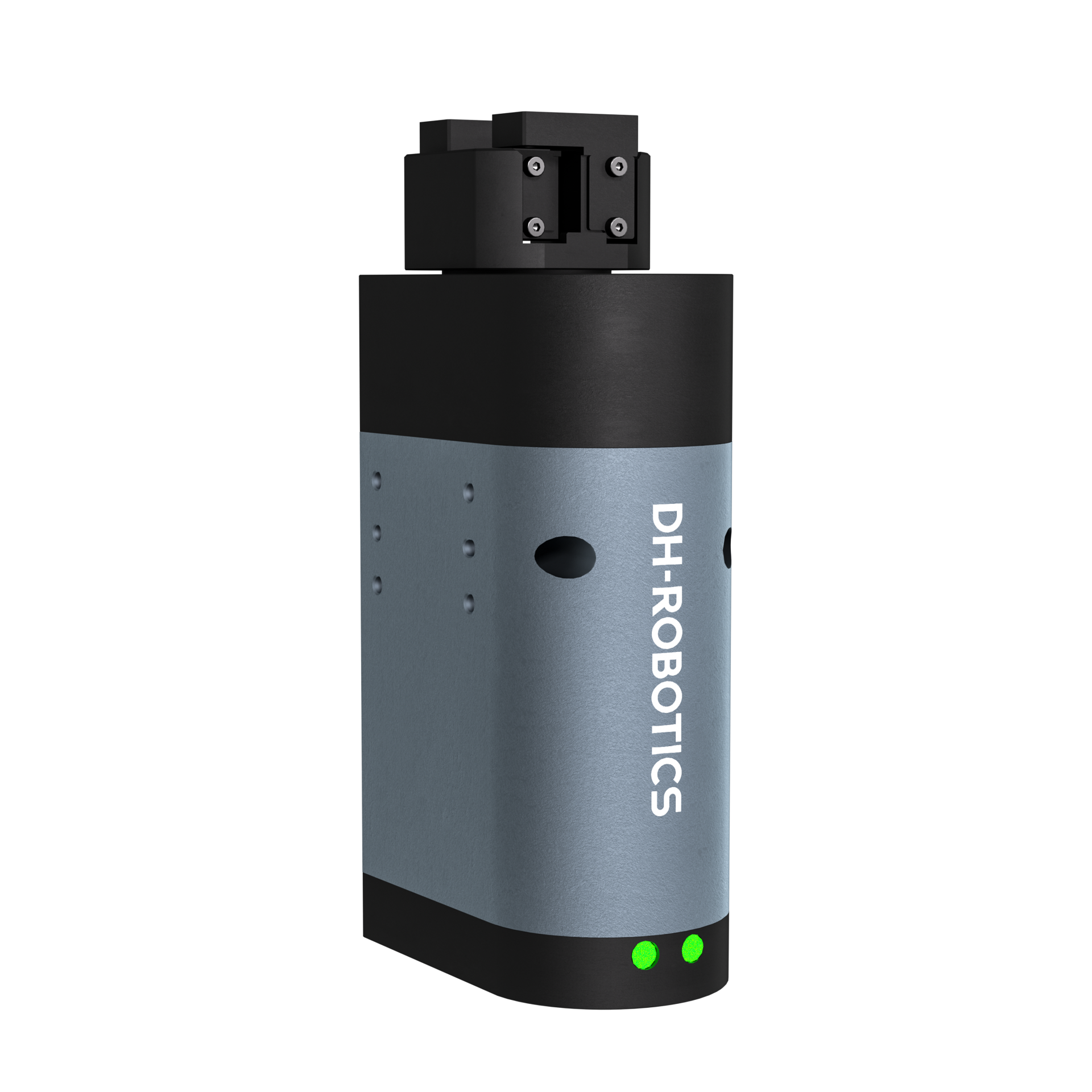

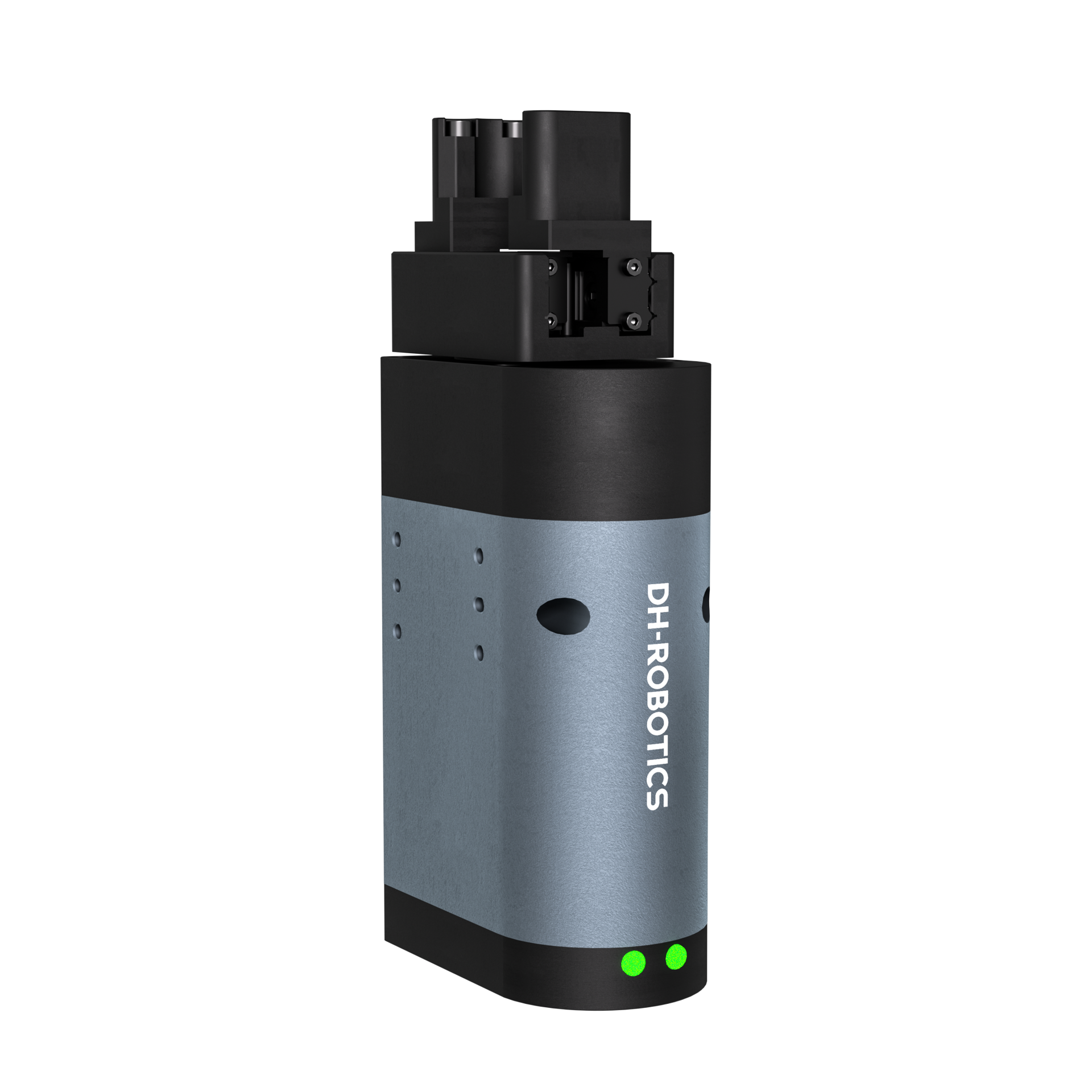

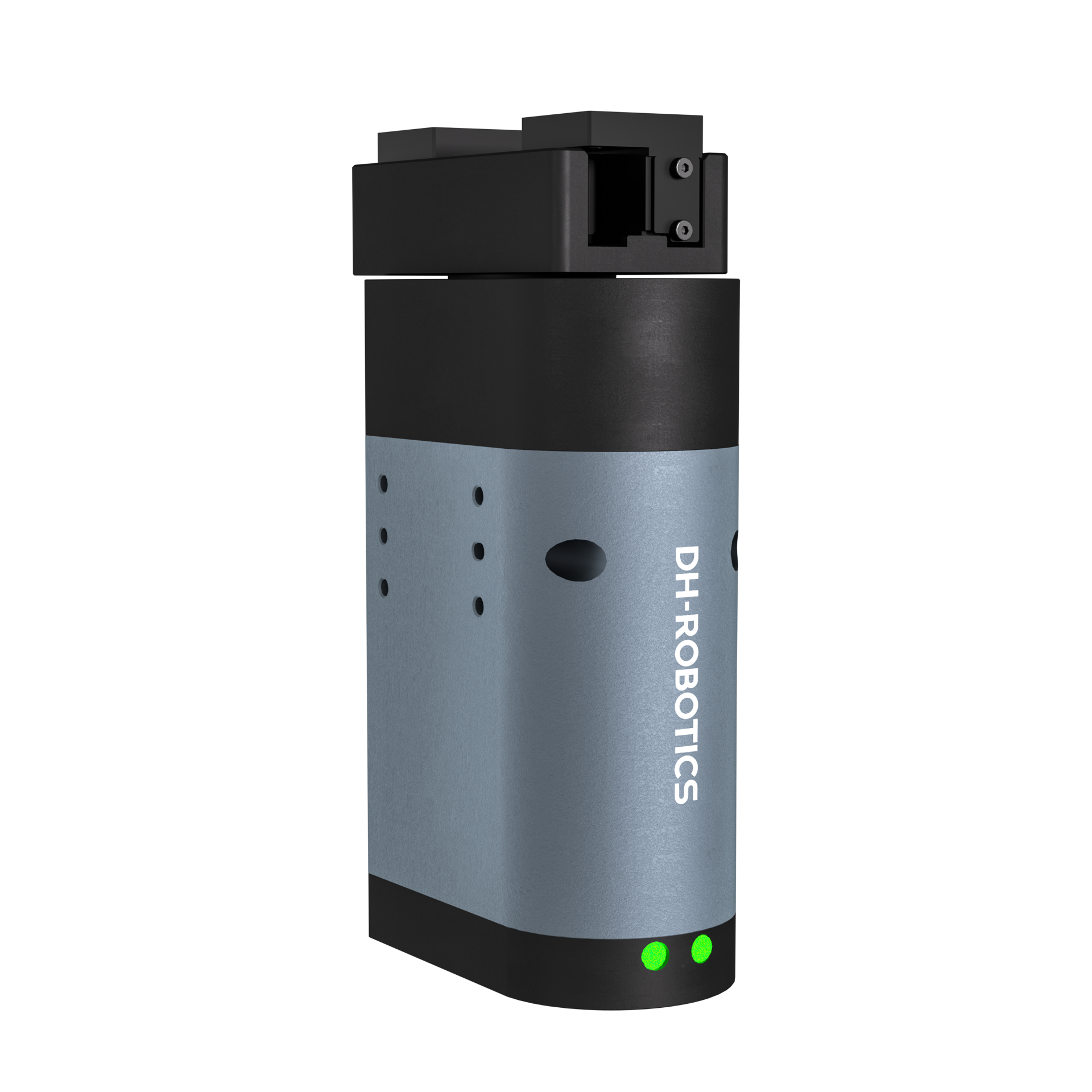

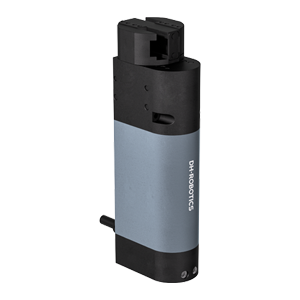

RGI Series
RGI 시리즈
RGI 계열은 시중에서 최초로 완전히 자체 개발된 무한 회전 그리퍼로, 컴팩트하고 정밀한 구조를 갖추고 있습니다. 그것은 널리 전자 및 신 에너지 산업과 같은 다른 산업뿐만 아니라 테스트 튜브를 잡고 회전하는 의료 자동화 산업에 적용됩니다.
그립 & 무한 회전
업계의 독특한 구조 설계는 하나의 전기 그리퍼에서 동시 그립과 무한 회전을 실현하고 비표준 설계 및 회전에서 권선 문제를 해결할 수 있습니다.
콤팩트한 | 더블 서보 시스템
듀얼 서보 시스템은 50mm × 50mm 기계 본체에 창의적으로 통합되어 설계가 콤팩트하며 많은 산업 현장에 적용 할 수 있습니다.
높은 반복 정확도
회전의 반복성 정확도는 ±0.02도에 도달하고 위치의 반복성 정확도는 ±0.02mm에 이릅니다. RGI 그리퍼는 정밀한 힘 제어 및 위치 제어를 통해 파악 및 회전 작업을보다 안정적으로 완료 할 수 있습니다.
더 많은 기능
![]() | ![]() | ![]() |
![]() | ![]() | ![]() |
![]() | ![]() | ![]() |
RGIC-35-12 | RGI-100-14 | RGI-100-22 | RGI-100-30 | RGI-100-35 | |
![]() | ![]() | ![]() | ![]() | ![]() | |
그립력(턱당) | 13~35N | 30~100N | 30~100 N | 30~100 N | 40~100 N |
스트로크 | 12 mm | 14 mm | 22 mm | 30 mm | 35 mm |
정격 토크 | 0.2N·m | 0.5N·m | 0.5 N·m | 0.5 N·m | 0.35N·m |
최대 토크 | 0.5N·m | 1.5N·m | 1.5N·m | 1.5 N·m | 1.5 N·m |
로터리 범위 | 무한 회전 | ||||
권장 작업물 무게 | 0.5 kg | 1.28 kg | 1.40 kg | 1.5kg | 1.0 Kg |
최대 회전 속도 | 2160°/s | 2160°/s | 2160°/s | 2160°/s | 1400°/s |
반복 정확도(회전) | ± 0.05° | ± 0.05° | ± 0.05° | ± 0.05° | |
반복 정확도(위치) | ± 0.02 mm | ||||
개장/폐장 시간 | 0.6s/0.6s | 0.6s/0.6s | 0.65s/0.65s | 0.7s/0.7s | 0.9s/0.9s |
무게 | 0.64 kg | 1.28 kg | 1.4 kg | 1.5 kg | 0.65 kg |
크기 | 150 mm x 53 mm x 34 mm | 158 mm x 75.5 mm x 47 mm | 158 mm x 75.5 mm x 47 mm | 158 mm x 75.5 mm x 47 mm | 159mm x 53mm x 34 mm |
통신 인터페이스 | 표준: 모드버스 RTU(RS485), 디지털 I/O 선택 사항: TCP/IP, CAN2.0A, PROFINET, EtherCAT | 표준: 모드버스 RTU (RS485) 선택 사항: TCP/IP, CAN2.0A, PROFINET, EtherCAT | |||
정격 전압 | 24V DC ± 10% | 24V DC ± 10% | 24V DC ± 10% | 24V DC ± 10% | |
정격 전류 | 1.7 A | 1.0 A | 1.0 A | 1.0 A | 2.0 A |
최대 전류 | 2.5 A | 4.0 A | 4.0 A | 4.0 A | 5.0 A |
IP 등급 | IP 40 | ||||
권장 환경 | 0~40°C, RH 85% 이하 | ||||
증명서 | CE, FCC, RoHS |
